¶ Что такое демонстрационный экзамен?
Демонстрационный экзамен (ДЭ) — это форма итоговой аттестации в колледжах и вузах, где студенты выполняют практические задания в реальных или смоделированных производственных условиях. Его суть заключается в независимой экспертной оценке профессиональных навыков, где комиссия из работодателей проверяет готовность выпускника к работе, а не только теоретические знания.
Задание демонстрационного экзамена 09.02.06 2026.pdf
¶ Модуль 1

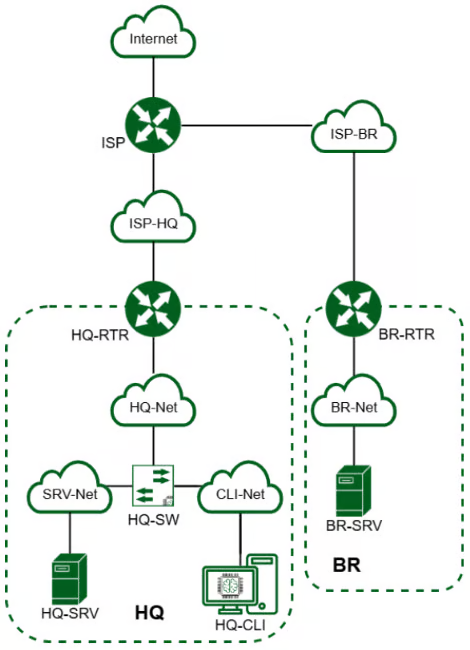

Необходимо разработать и настроить инфраструктуру информационно-коммуникационной системы согласно предложенной топологии.
¶ Задание № 1
- присвоение имен устройствам
- расчет IP-адресации
- настройку коммутации и маршрутизации
¶ Таблица ip адресации
| Host | Link | IPv4 |
|---|---|---|
| ISP | NAT | |
| ISP → HQ-RTR | 1.1.1.1/30 |
|
| ISP → BR-RTR | 2.2.2.1/30 |
|
| HQ-RTR | ISP → HQ-RTR | 1.1.1.2/30 |
| HQ-RTR → HQ-SRV | 192.168.100.62/26 |
|
| HQ-RTR → HQ-CLI | 192.168.0.1/24 |
|
| Tun | 172.16.100.1/24 |
|
| BR-RTR | ISP → BR-RTR | 2.2.2.2/30 |
| BR-RTR → BR-SRV | 192.168.200.14/28 |
|
| Tun | 172.16.100.2/24 |
|
| HQ-SRV | HQ-RTR → HQ-SRV | 192.168.100.1/26 |
| HQ-CLI | HQ-RTR → HQ-CLI | 192.168.0.2/24 |
| BR-SRV | BR-RTR → BR-SRV | 192.168.200.1/28 |
Добавление пользователя в файл sudoers для выполнения команд от имени супер пользователя (команда sudo)
заходим под пользователем rootsu rootВводим пароль пользователя root его не будет видно это нормально
nano /etc/sudoersВнутри открывшегося файла пишем на новой строке (вместо alt пишем логин своего пользователя которое указывали при установке)
alt ALL=(ALL:ALL) ALLНажимаем сочетание клавиш Ctr+S (сохранить) затем Ctr+X (выйти) Ctr+D (выйти из под пользователя) дальше я прописывать такие моменты не буду
¶ Имена устройств:
Видим на скрине ниже подчеркнутое это имя устройства его необходимо изменить
sudo hostnamectl set-hostname ISP; exec bash
Видим что имя изменилось
Точно также необходимо сделать на всех машинах
Вместо ISP название устройства HQ-RTR BR-RTR и так далее
¶ Конфигурация IPv4:
Для настройки сети необходимо заполнить таблицу с учетом своих данных это упростит, ускорит и поможет избежать ошибки при настройки сети на устройствах
Что бы заполнить столбец ens в таблице используем команду
ip -c a
| Host | Link | IPv4 | MAC | ens |
|---|---|---|---|---|
| ISP | NAT | |||
| ISP → HQ-RTR | 1.1.1.1/30 |
|||
| ISP → BR-RTR | 2.2.2.1/30 |
|||
| HQ-RTR | ISP → HQ-RTR | 1.1.1.2/30 |
||
| HQ-RTR → HQ-SRV | 192.168.100.62/26 |
|||
| HQ-RTR → HQ-CLI | 192.168.0.1/24 |
|||
| Tun | 172.16.100.1/24 |
|||
| BR-RTR | ISP → BR-RTR | 2.2.2.2/30 |
||
| BR-RTR → BR-SRV | 192.168.200.14/28 |
|||
| Tun | 172.16.100.2/24 |
|||
| HQ-SRV | HQ-RTR → HQ-SRV | 192.168.100.1/26 |
||
| HQ-CLI | HQ-RTR → HQ-CLI | 192.168.0.2/24 |
||
| BR-SRV | BR-RTR → BR-SRV | 192.168.200.1/28 |
¶ ISP:
Настраиваем IPv4 и Forwarding:

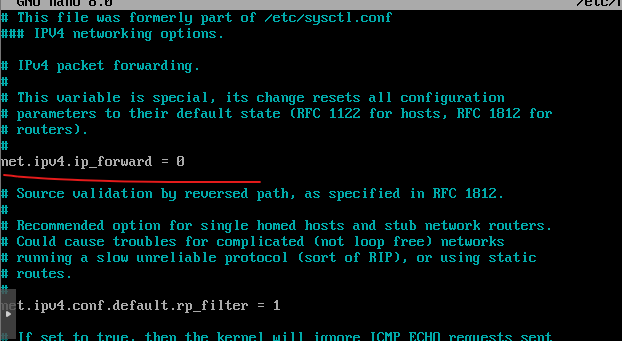

sudo nano /etc/net/sysctl.conf
Меняем 0 на 1 и выходим
Создадим скрипт для автоматической настройки
nano src
И вписываем внутрь свои данные интерфейсов
(И вписываем внутрь вместо 19 и 20 пишем номера своих интерфейсов)
#! /bin/bash
for i in 19 20; do
mkdir /etc/net/ifaces/ens$i
cat <<EOF > /etc/net/ifaces/ens$i/options
TYPE=eth
DISABLED=no
NM_CONTROLLED=no
BOOTPROTO=static
CONFIG_IPV4=YES
EOF
done
echo 1.1.1.1/30 > /etc/net/ifaces/ens19/ipv4address
echo 2.2.2.1/30 > /etc/net/ifaces/ens20/ipv4address
systemctl restart network
выдаем права на выполнение созданного скрипта
chmod +x src
и выполняем скрипт
sudo bash src
проверяем и видим ip адреса
ip -c a
можно еще проверить через
ping ya.ru
¶ На устройстве ISP настраиваем динамическую сетевую трансляцию портов для доступа к сети Интернет HQ-RTR и BR-RTR:
меняем ens18 на интерфейс который смотрит в сторону интернета (NAT)
sudo iptables -t nat -A POSTROUTING -s 1.1.1.0/30 -o ens18 -j MASQUERADE
sudo iptables -t nat -A POSTROUTING -s 2.2.2.0/30 -o ens18 -j MASQUERADE
sudo iptables-save | sudo tee -a /etc/sysconfig/iptables
sudo systemctl enable --now iptables.service

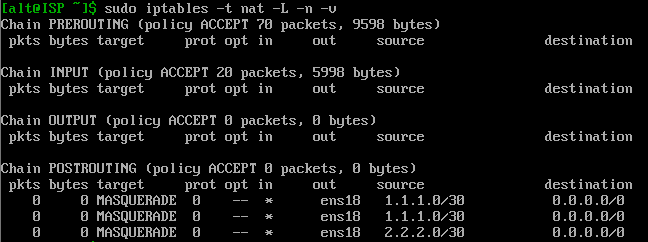

для проверки вводим команду
sudo iptables -t nat -L -n -v
и видим наши правила
¶ HQ-RTR:
Настраиваем IPv4 и Forwarding:
sudo nano /etc/net/sysctl.conf
Меняем 0 на 1 и выходим
Создадим скрипт для автоматической настройки
nano src
И вписываем внутрь свои данные интерфейсов
(И вписываем внутрь вместо 18 19 и 20 пишем номера своих интерфейсов )
#! /bin/bash
for i in 18 19 20; do
mkdir /etc/net/ifaces/ens$i
cat <<EOF > /etc/net/ifaces/ens$i/options
TYPE=eth
DISABLED=no
NM_CONTROLLED=no
BOOTPROTO=static
CONFIG_IPV4=YES
EOF
done
echo 1.1.1.2/30 > /etc/net/ifaces/ens20/ipv4address
echo default via 1.1.1.1 > /etc/net/ifaces/ens20/ipv4route
echo nameserver 77.88.8.8 > /etc/net/ifaces/ens20/resolv.conf
echo 192.168.0.1/24 > /etc/net/ifaces/ens19/ipv4address
echo 192.168.100.62/26 > /etc/net/ifaces/ens18/ipv4address
systemctl restart network
выдаем права на выполнение созданного скрипта
chmod +x src
и выполняем скрипт
sudo bash src
проверяем и видим ip адреса
ip -c a

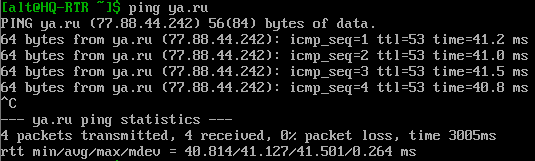

проверяем доступ в интернет
ping ya.ru
¶ На устройстве HQ-RTR настраиваем динамическую сетевую трансляцию портов для доступа к сети Интернет HQ-SRV и HQ-CLI
sudo iptables -t nat -A POSTROUTING -s 192.168.100.0/26 -o ens20 -j MASQUERADE
sudo iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -o ens20 -j MASQUERADE
sudo iptables-save | sudo tee -a /etc/sysconfig/iptables
sudo systemctl enable --now iptables.service

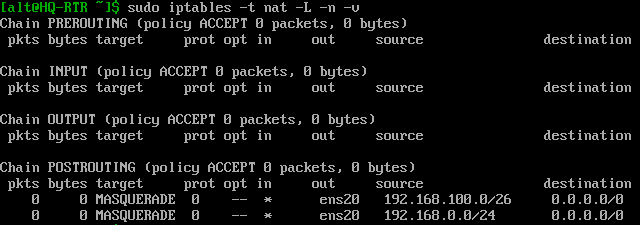

для проверки вводим команду
sudo iptables -t nat -L -n -v
и видим наши правила
Аналогично настраиваем устройство BR-RTR, изменяя параметры, номера интерфейсов и IP-адреса.
изменяя в этой строке ip-адрес
1.1.1.1на адрес ISP который смотрит в сторону BR-RTR (данная команда задает шлюз по умолчанию) то есть 2.2.2.1echo default via 1.1.1.1 > /etc/net/ifaces/ens20/ipv4route
также при настройке динамической маршрутизации меняем подсеть
192.168.100.0/26на посдеть192.168.200.0/28для сети BR иens20на интерфейс который смотрит в сторонуISPsudo iptables -t nat -A POSTROUTING -s 192.168.100.0/26 -o ens20 -j MASQUERADE
¶ HQ-SRV:
Настраиваем IPv4
Создадим скрипт для автоматической настройки
nano src
И вписываем внутрь свои данные интерфейсов
(И вписываем внутрь вместо 20 пишем номер своего интерфейса )
#! /bin/bash
mkdir /etc/net/ifaces/ens20
cat <<EOF > /etc/net/ifaces/ens20/options
TYPE=eth
DISABLED=no
NM_CONTROLLED=no
BOOTPROTO=static
CONFIG_IPV4=yes
EOF
echo 192.168.100.1/26 > /etc/net/ifaces/ens20/ipv4address
echo default via 192.168.100.62 > /etc/net/ifaces/ens20/ipv4route
echo nameserver 77.88.8.8 > /etc/net/ifaces/ens20/resolv.conf
systemctl restart network
выдаем права на выполнение созданного скрипта
chmod +x src
и выполняем скрипт
sudo bash src

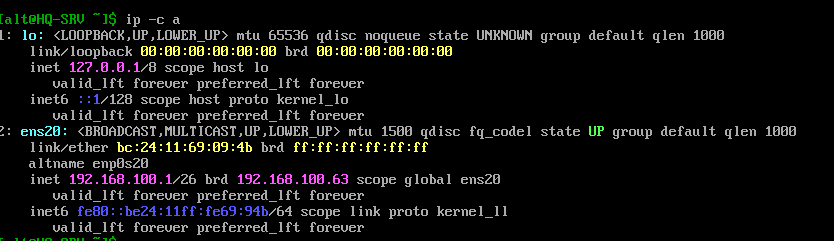

проверяем и видим ip адреса
ip -c a

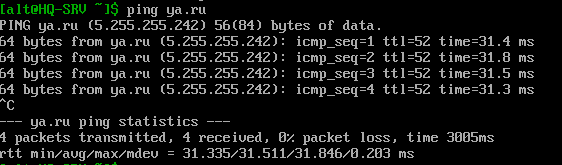

проверяем доступ в интернет
ping ya.ru
алогично настраиваем устройство BR-SRV, изменяя параметры, номера интерфейсов и IP-адреса.
изменяя в этой строке ip-адрес
192.168.100.62на адрес который смотрит в сторону BR-RTR (данная команда задает шлюз по умолчанию) то есть 192.168.200.14echo default via 192.168.100.62 > /etc/net/ifaces/ens20/ipv4route
¶ Задание №2
- Создайте пользователя sshuser на серверах HQ-SRV и BR-SRV
1.1 Пароль пользователя sshuser с паролем P@ssw0rd
1.2 Идентификатор пользователя 2026
1.3 Пользователь sshuser должен иметь возможность запускать sudo без ввода пароля - Создайте пользователя net_admin на маршрутизаторах HQ-RTR и BR-RTR
2.1 Пароль пользователя net_admin с паролем P@ssw0rd
2.2 При настройке ОС на базе Linux, запускать sudo без ввода пароля
2.3 При настройке ОС отличных от Linux пользователь должен обладать максимальными привилегиями
¶ Создание пользователя sshuser на HQ-SRV и BR-SRV
¶ HQ-SRV
Что бы создать учетную запись пользователя используем команду
sudo useradd sshuser -u 2026

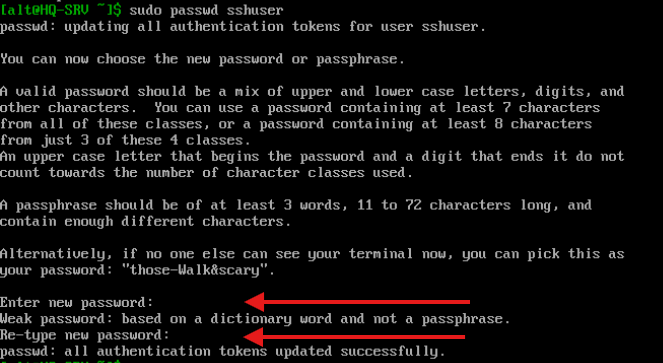

а установить пароль можно командой
sudo passwd sshuser
пароль видно не будет это нормально просто вводим P@ssw0rd так как такой пароль определен заданием
Добавляем пользователя в группу wheel
sudo usermod -aG wheel sshuser
Создадим файл конфигурации что бы использовать sudo без пароля
sudo nano /etc/sudoers.d/sshuser
и пишем туда
sshuser ALL=(ALL:ALL) NOPASSWD: ALL
Проверяем
- входим
su - sshuser
- ID
id -u
- sudo
sudo -i
Точно так же делаем на BR-SRV
¶ Создание пользователя net_admin на HQ-RTR и BR-RTR
¶ HQ-RTR
Что бы создать учетную запись пользователя используем команду
sudo useradd net_admin

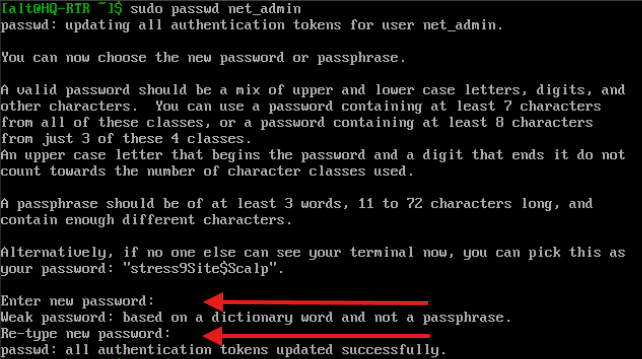

а установить пароль можно командой
sudo passwd net_admin
пароль видно не будет это нормально просто вводим P@ssw0rd так как такой пароль определен заданием
Добавляем пользователя в группу wheel
sudo usermod -aG wheel net_admin
Создадим файл конфигурации что бы использовать sudo без пароля
sudo nano /etc/sudoers.d/net_admin
и пишем туда
net_admin ALL=(ALL:ALL) NOPASSWD: ALL
Проверяем
- входим
su - net_admin
- sudo
sudo -i
Точно так же делаем на BR-RTR
¶ Задание №3
Настройте безопасный удаленный доступ на серверах HQ-SRV и BR-SRV
- Для подключения используйте порт 2026
- Разрешите подключения исключительно пользователю sshuser
- Ограничьте количество попыток входа до двух
- Настройте баннер «Authorized access only».
¶ HQ-SRV
Заходим в файл, чтобы сконфигурировать ssh-server
sudo nano /etc/openssh/sshd_config
вписываем в файл следующие параметры
Port 2026
AllowUsers sshuser
MaxAuthTries 2
Banner /etc/openssh/banner
создадим бенер «Authorized access only»
sudo echo "Authorized access only" | sudo tee /etc/openssh/banner
перезапустим ssh server что бы настройки применились
sudo systemctl restart sshd

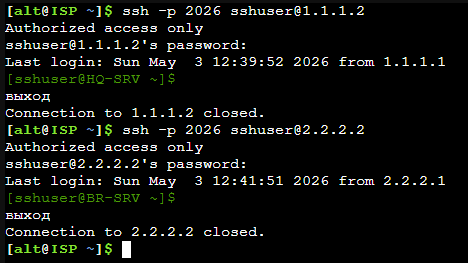

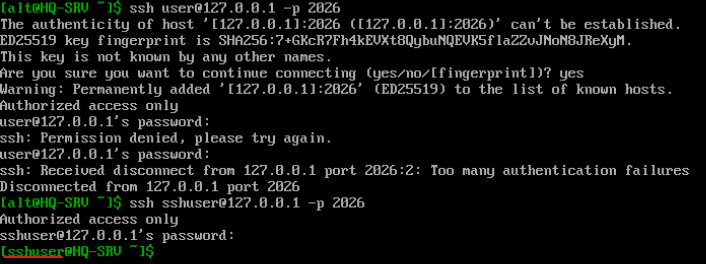

проверяем
ssh sshuser@127.0.0.1 -p 2026
и видим наш банер Authorized access only, вход по порту 2026, 2 попытки авторизации, вход только пользователем sshuser
абсолютно точно также делаем на BR-SRV
¶ Задание №4
Между офисами HQ и BR, на маршрутизаторах HQ-RTR и BR-RTR необходимо сконфигурировать ip туннель
¶ HQ-RTR:
Настройка gre:
создаем новый виртуальный интерфейс
sudo mkdir /etc/net/ifaces/gre1
и настроим его
sudo nano /etc/net/ifaces/gre1/options
вписываем в файл, меняя номер ens на свой, который смотрит в сторону ISP.
TYPE=iptun
TUNTYPE=gre
TUNLOCAL=1.1.1.2
TUNREMOTE=2.2.2.2
TUNOPTIONS='ttl 64'
HOST=ens20
sudo echo "172.16.100.1/24" | sudo tee /etc/net/ifaces/gre1/ipv4address
перезапускаем сеть
sudo systemctl restart network

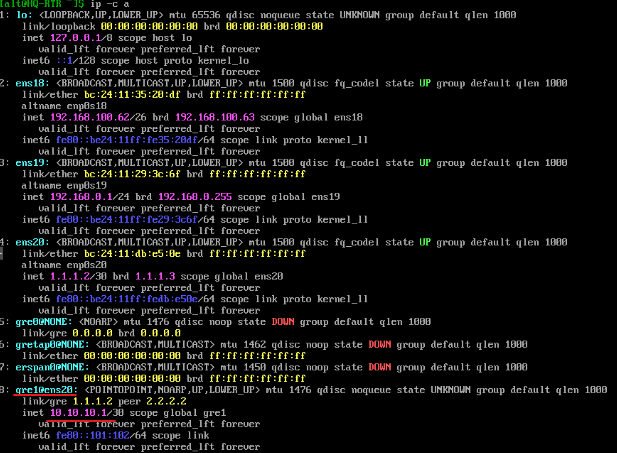

Проверяем, должен появиться новый интерфейс с IP-адресом
ip -c a
¶ BR-RTR:
Настройка gre:
создаем новый виртуальный интерфейс
sudo mkdir /etc/net/ifaces/gre1
и настроим его
sudo nano /etc/net/ifaces/gre1/options
вписываем в файл, меняя номер ens на свой, который смотрит в сторону ISP.
TYPE=iptun
TUNTYPE=gre
TUNLOCAL=2.2.2.2
TUNREMOTE=1.1.1.2
TUNOPTIONS='ttl 64'
HOST=ens20
sudo echo "172.16.100.2/24" | sudo tee /etc/net/ifaces/gre1/ipv4address
перезапускаем сеть
sudo systemctl restart network

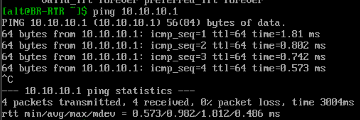

Проверяем теперь вес туннель должный идти пинги
ping 172.16.100.1
¶ Задание №5
Обеспечьте динамическую маршрутизацию на маршрутизаторах HQ-RTR и BR-RTR
- сети одного офиса должны быть доступны из другого офиса и наоборот. Для обеспечения динамической маршрутизации используйте link state протокол на усмотрение участника:
- Разрешите выбранный протокол только на интерфейсах ip туннеля
- Маршрутизаторы должны делиться маршрутами только друг с другом
- Обеспечьте защиту выбранного протокола посредством парольной защиты
¶ HQ-RTR:
Чтобы установить пакет frr, обновляем зависимости
sudo apt-get update
и устанавливаем пакет frr
sudo apt-get install frr -y
Настраиваем ospf:
sudo nano /etc/frr/daemons
находим ospfd=no и меняем на ospfd=yes
Запускаем и ставим в автозапуск
sudo systemctl enable --now frr
Заходим в frr

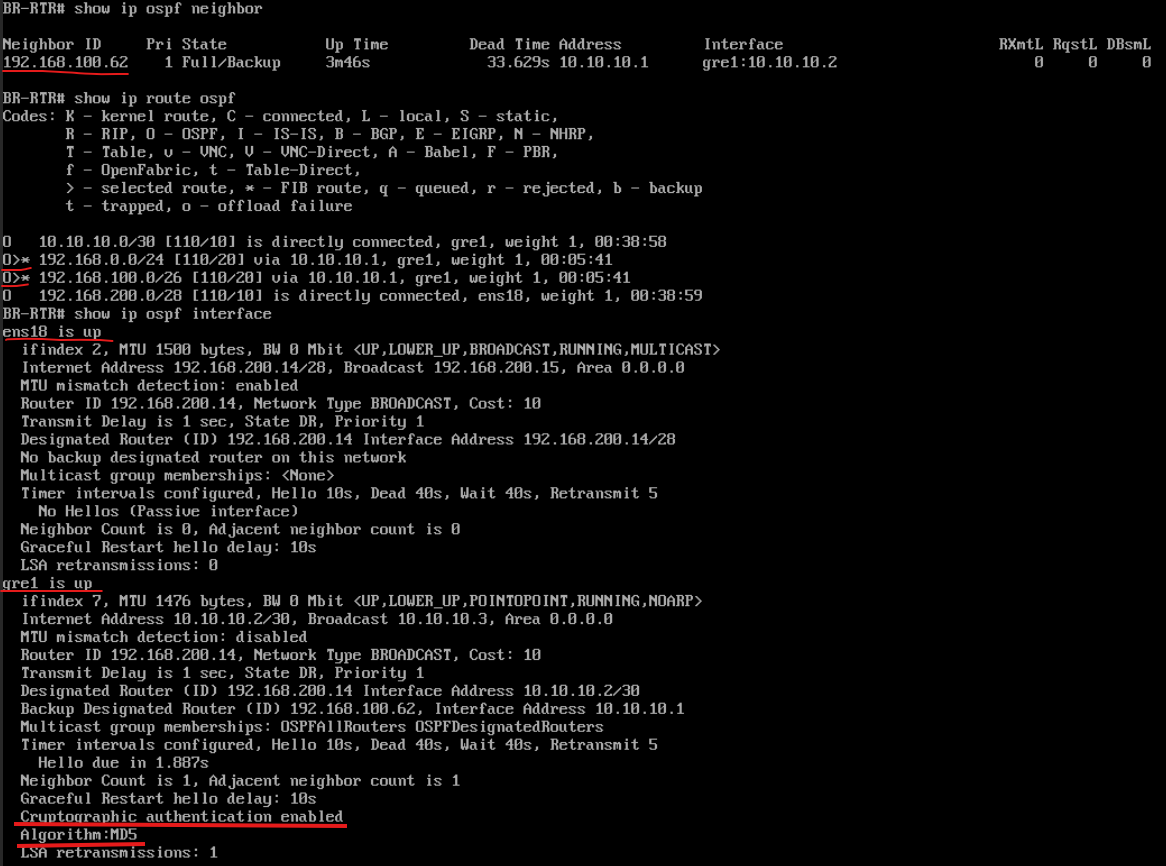

sudo vtysh
Зайдя, мы видим интерфейс, похожий на интерфейс настройки любого маршрутизатора в CLI.
Настраиваем динамическую маршрутизацию.
HQ-RTR# configure terminal
HQ-RTR(config)# router ospf
HQ-RTR(config-router)# network 172.16.100.0/24 area 0
HQ-RTR(config-router)# network 192.168.100.0/26 area 0
HQ-RTR(config-router)# network 192.168.0.0/24 area 0
HQ-RTR(config-router)# passive-interface default
HQ-RTR(config-router)# exit
HQ-RTR(config)# interface gre1
HQ-RTR(config-if)# no ip ospf passive
HQ-RTR(config-if)# ip ospf authentication message-digest
HQ-RTR(config-if)# ip ospf message-digest-key 1 md5 Passw0rd
HQ-RTR(config-if)# ip ospf mtu-ignore
HQ-RTR(config-if)# exit
HQ-RTR(config)# end
HQ-RTR# write memory
¶ BR-RTR:
Что бы установить пакет frr, обновляем зависимости
sudo apt-get update
и устанавливаем пакет frr
sudo apt-get install frr -y
Настраиваем ospf:
sudo nano /etc/frr/daemons
находим ospfd=no и меняем на ospfd=yes
Запускаем и ставим в автозапуск
sudo systemctl enable --now frr
Заходим в frr
sudo vtysh
Настраиваем динамическую маршрутизацию
BR-RTR# configure terminal
BR-RTR(config)# router ospf
BR-RTR(config-router)# network 172.16.100.0/24 area 0
BR-RTR(config-router)# network 192.168.200.0/28 area 0
BR-RTR(config-router)# passive-interface default
BR-RTR(config-router)# exit
BR-RTR(config)# interface gre1
BR-RTR(config-if)# no ip ospf passive
BR-RTR(config-if)# ip ospf authentication message-digest
BR-RTR(config-if)# ip ospf message-digest-key 1 md5 Passw0rd
BR-RTR(config-if)# ip ospf mtu-ignore
BR-RTR(config-if)# exit
BR-RTR(config)# end
BR-RTR# write memory
Проверить
sudo vtysh
BR-RTR# show ip ospf neighbor
BR-RTR# show ip route ospf
BR-RTR# show ip ospf interface
¶ Устоновка CLI
Скачиваем образ по ссылке и устанавливаем виртуальную машину HQ-CLI
https://download.basealt.ru/pub/distributions/ALTLinux/p11/images/workstation/x86_64/alt-workstation-11.1-x86_64.iso
¶ Системные параметры
| RAM | CPU | HDD |
|---|---|---|
| 3072mb | 2 | 20gb |
Сетевой адаптерe усанавливаем тип LAN сегмет и выбираем HQ-RTR → HQ-CLI
Не добавляем новый, а изменяем свой существующий уже.
Сразу поменяйте имя машины на HQ-CLI
¶ Задание №6
- Настройте протокол динамической конфигурации хостов для сети в сторону HQ-CLI
- Настройте нужную подсеть
- В качестве сервера DHCP выступает маршрутизатор HQ-RTR
- Клиентом является машина HQ-CLI
- Исключите из выдачи адрес маршрутизатора
- Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR
- Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV
- DNS-суффикс – au-team.irpo
¶ HQ-RTR
Устанавливаем пакет dhcp-server
sudo apt-get update && sudo apt-get install dhcp-server -y
Заходим в файл /etc/sysconfig/dhcpd и напротив параметра DHCPDARGS= пишем свой интерфейс который смотрит в сторону HQ-CLI
Открываем файл на редактирование /etc/dhcp/dhcpd.conf и вписываем внутрь
option domain-name "au-team.irpo";
option domain-name-servers 192.168.100.1;
default-lease-time 600;
max-lease-time 7200;
authoritative;
subnet 192.168.0.0 netmask 255.255.255.0 {
range 192.168.0.1 192.168.0.254;
option routers 192.168.0.1;
}
Запустить службу
sudo systemctl enable --now dhcpd

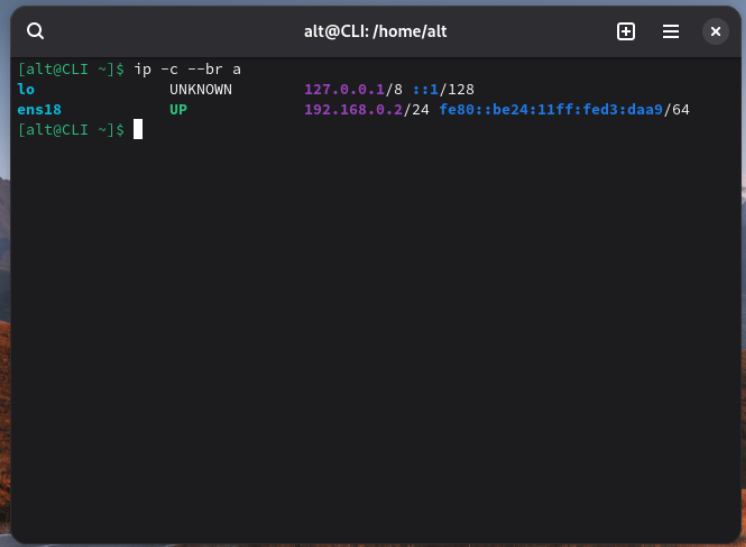

Проверяем получение ip адресса машиной HQ-CLI
ip -c --br a
¶ Задание №7
Настройте инфраструктуру разрешения доменных имён для офисов HQ и BR
- Основной DNS-сервер реализован на HQ-SRV
- Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 3
- В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер(77.88.8.7, 77.88.8.3 или другие)
| Устройство | Запись | Тип |
|---|---|---|
| HQ-RTR | hq-rtr.au-team.irpo | A,PTR |
| BR-RTR | br-rtr.au-team.irpo | A |
| HQ-SRV | hq-srv.au-team.irpo | A,PTR |
| HQ-CLI | hq-cli.au-team.irpo | A,PTR |
| BR-SRV | br-srv.au-team.irpo | A |
| ISP (интерфейс направленный в сторону HQ-RTR) | docker.au-team.irpo | A |
| ISP (интерфейс направленный в сторону BR-RTR) | web.au-team.irpo | A |
¶ Но для начало необходимо понять что это и с чем это едя?
DNS (Domain Name System) — распределенная система, обеспечивающая преобразование доменных имен в IP-адреса. Работает по принципу клиент-серверной архитектуры с использованием иерархической структуры зон.
¶ Архитектура вкратце
Процесс разрешения имени включает цепочку запросов:
- Рекурсивный резорлвер (принимает запрос от пользователя).
- Root-серверы (
.). - TLD-серверы (зоны
.ru,.comи т.д.). - Авторитативные серверы (хранят файл зоны домена).
¶ Справочник типов DNS-записей
| Тип записи | Название | Назначение | Пример использования |
|---|---|---|---|
| A | Address | Привязка домена к IPv4 | site.ru -> 1.2.3.4 |
| AAAA | IPv6 Address | Привязка домена к IPv6 | site.ru -> 2001:db8::1 |
| CNAME | Canonical Name | Псевдоним (alias) другого имени | www.site.ru -> site.ru |
| MX | Mail Exchanger | Указывает серверы почты | 10 mail.site.ru |
| TXT | Text record | Текстовые данные (SPF, DKIM) | v=spf1 a mx ~all |
| NS | Name Server | Указывает на держателя зоны | ns1.provider.net |
| SRV | Service Record | Порт и адрес конкретной службы | 5 25565 mc.site.ru |
| PTR | Pointer | Обратный поиск (IP в домен) | 1.2.3.4 -> host.site.ru |
| SOA | Start of Authority | Метаданные о зоне и TTL | ns1.dns.ru. admin.site.ru |
Зная это мы можем приступить к настройке
¶ HQ-SRV:
Устанавливаем пакет dnsmasq
sudo apt-get update && sudo apt-get install dnsmasq -y
Заходим в файл /etc/dnsmasq.conf
и вводим
no-hosts
server=77.88.8.8
cache-size=1000
all-servers
no-negcache
interface=*
host-record=hq-rtr.au-team.irpo,192.168.100.62
host-record=hq-rtr.au-team.irpo,192.168.0.1
host-record=hq-srv.au-team.irpo,192.168.100.1
host-record=hq-cli.au-team.irpo,192.168.0.2
address=/br-rtr.au-team.irpo/192.168.200.14
address=/br-srv.au-team.irpo/192.168.200.1
address=/docker.au-team.irpo/1.1.1.1
address=/web.au-team.irpo/2.2.2.1
и включаем службу
sudo systemctl enable --now dnsmasq

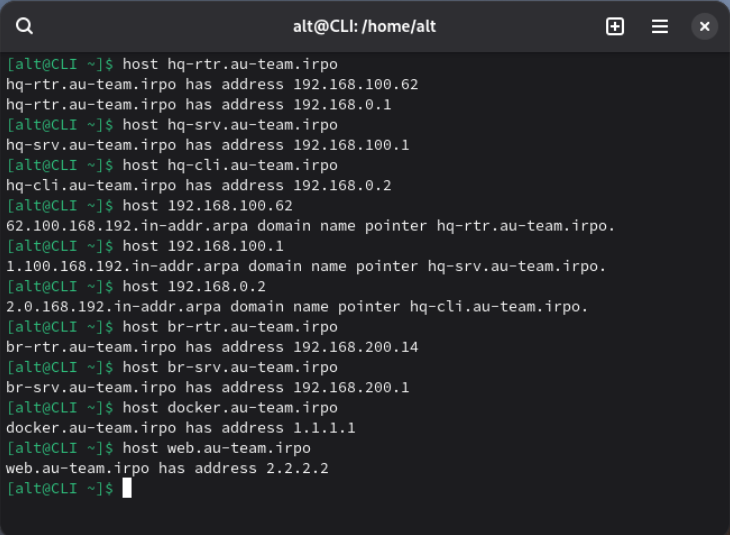

¶ Проверяем на HQ-CLI
Открываем терминал и пишем команды
host hq-rtr.au-team.irpo
host hq-srv.au-team.irpo
host hq-cli.au-team.irpo
host 192.168.100.62
host 192.168.100.1
host 192.168.0.2
host br-rtr.au-team.irpo
host br-srv.au-team.irpo
host docker.au-team.irpo
host web.au-team.irpo
Должный получить вот такой вывод
¶ Задание №8
Настройте часовой пояс на всех устройствах (за исключением
виртуального коммутатора, в случае его использования) согласно месту
проведения экзамена
Делается это очень просто, буквально 2 командами.
Первая задаём зону времени
sudo timedatectl set-timezone Europe/Moscow

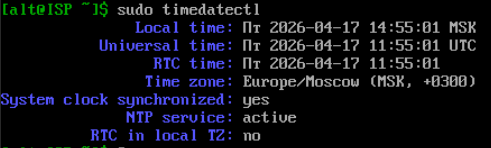

Проверяем и видим нашу зону
sudo timedatectl
Точно также деалем на всех остальных машинах ISP, HQ-RTR, HQ-SRV, HQ-CLI, BR-RTR, BR-SRV.
¶ УРА МЫ ЗАКОНЧИЛИ МОДУЛЬ 1
P.S.
Проблема в том, что на всё, что мы запланировали, у нас всего полтора часа.Мы абсолютно не уложились в это время.
Не знаю, успеем ли мы рассмотреть второй модуль в этом году. Зачёт будет по первому модулю. Я спрошу теорию: что это за команда и зачем она нужна. Также попрошу выполнить задания из первого модуля.
¶ Модуль 2
Задание Модуля 2 содержит развёртывание доменной инфраструктуры, внедрение и настройку ansible как инфраструктуры на основе открытых ключей, установку и настройку отказоустойчивого дискового массива, установку и настройку файловых служб, службы сетевого времени, настройки веб серверов, установку приложения.
¶ Задание №1
Настройте контроллер домена Samba DC на сервере BR-SRV
- Имя домена au-team.irpo
- Введите в созданный домен машину HQ-CLI
- Создайте 5 пользователей для офиса HQ: имена пользователей формата hquser№ (например hquser1, hquser2 и т.д.)
- Создайте группу hq, введите в группу созданных пользователей
- Убедитесь, что пользователи группы hq имеют право аутентифицироваться на HQ-CLI
- Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы права не имеют.
¶ BR-SRV
Устанавливаем пакет task-samba-dc:
sudo apt-get update && sudo apt-get install -y task-samba-dc
удаляем не нужные файлы конфига samba
sudo rm -f /etc/samba/smb.conf
sudo rm -rf /var/lib/samba/
sudo rm -rf /var/cache/samba/
sudo mkdir -p /var/lib/samba/sysvol
запускаем устоновку домена

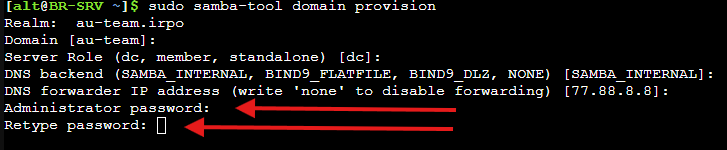

sudo samba-tool domain provision
В Realm вводим au-team.irpo остальное оставляем по умолчанию
в конце вводим пароль администратора домена например Qwerty123!
Настраиваем Kerberos:
sudo cp /var/lib/samba/private/krb5.conf /etc/krb5.conf
и запускаем Samba
sudo systemctl enable --now samba
пропишем DNS в на DC меняем ens на свой
sudo echo "search au-team.irpo" | sudo tee /etc/net/ifaces/ens18/resolv.conf
sudo echo "nameserver 127.0.0.1" | sudo tee -a /etc/net/ifaces/ens18/resolv.conf
sudo systemctl restart network
Проверит:
sudo samba-tool domain info 127.0.0.1

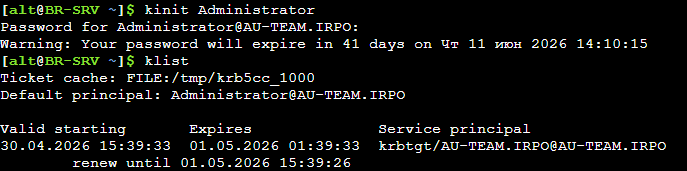

проверить вход администратора
kinit Administrator
klist
Настраиваем группу и пользователей:
создаем гпурру hq
sudo samba-tool group add hq
создаем пользоваетелей
for i in {1..5}; do
sudo samba-tool user add hquser$i P@ssw0rd;
sudo samba-tool user setexpiry hquser$i --noexpiry;
sudo samba-tool group addmembers "hq" hquser$i;
done
Проверить
sudo samba-tool group listmembers hq
¶ HQ-RTR
Меняем выдаваемый DHCP-сервером адрес DNS-сервера:
sudo sed -i "s/option domain-name-servers 192.168.100.1;/option domain-name-servers 192.168.200.1;/g" /etc/dhcp/dhcpd.conf
sudo systemctl restart dhcpd
¶ HQ-CLI
заходим под root
su -
sudo systemctl restart network

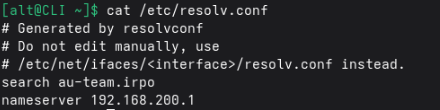

cat /etc/resolv.conf
Проверить:
Устанавливаем пакет task-auth-ad-sssd:
apt-get update && apt-get install -y task-auth-ad-sssd

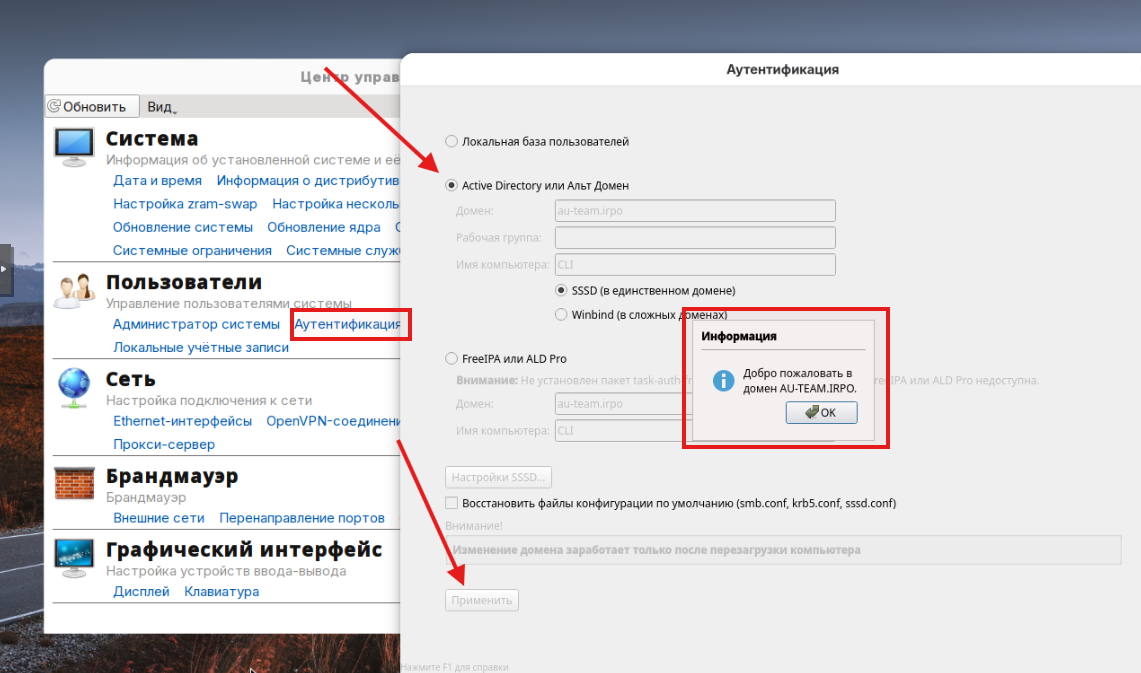

Используя Центр Управления Системой (ЦУС) вводим HQ-CLI в домен:
раздел "Аутентификация"
Выполнить перезагрузку виртуальной машины HQ-CLI
заходим под root
su -
roleadd hq wheel
echo "Cmnd_Alias SHELLCMD = /bin/cat, /bin/grep, /usr/bin/id" > /etc/sudoers.d/hq
echo "WHEEL_USERS ALL=(ALL:ALL) SHELLCMD" >> /etc/sudoers.d/hq

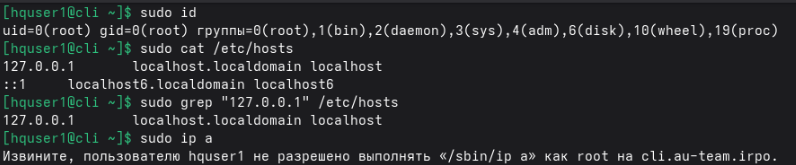

Проверить, выполнив вход из-под доменно пользователя группы hq:
Сначало надо выйти из локального пользователя HQ-CLI
И войти в доменного пользователя hquser1@au-team.irpo
и в терминале ввести следующее
sudo id
sudo cat /etc/hosts
sudo grep "127.0.0.1" /etc/hosts
sudo ip a
¶ Задание №2
Сконфигурируйте файловое хранилище на сервере HQ-SRV
- При помощи двух подключенных к серверу дополнительных дисков размером 1 Гб сконфигурируйте дисковый массив уровня 0
- Имя устройства – md0, при необходимости конфигурация массива размещается в файле /etc/mdadm.conf
- Создайте раздел, отформатируйте раздел, в качестве файловой системы используйте ext4
- Обеспечьте автоматическое монтирование в папку /raid
Перед выполнением данного задания необходимо в натсройках виртуальной машины HQ-SRV создать 2 диска каждый по 1 гб
¶ HQ-SRV
Настраиваем RAID-массив:
что бы проверить названия дисков в системе
lsblk
создание RAID 0
sudo mdadm --create /dev/md0 --level=0 --raid-devices=2 /dev/sda /dev/sdb
sudo mdadm --detail --scan --verbose | sudo tee -a /etc/mdadm.conf
Создание ФС
sudo mkfs.ext4 /dev/md0
добовляем авто-монтирование
sudo echo "/dev/md0 /raid ext4 defaults 0 0" | sudo tee -a /etc/fstab
создаем папку raid
sudo mkdir /raid
монтируем принудительно
sudo mount -av

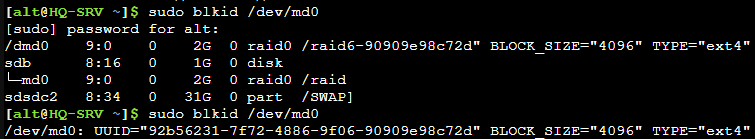

проверяем
lsblk
sudo blkid /dev/md0
¶ Задание №3
Настройте сервер сетевой файловой системы (nfs) на HQ-SRV
- В качестве папки общего доступа выберите /raid/nfs, доступ для чтения и записи исключительно для сети в сторону HQ-CLI
- На HQ-CLI настройте автомонтирование в папку /mnt/nfs
- Основные параметры сервера отметьте в отчёте
¶ HQ-SRV
Устанавливаем пакет nfs-server:
sudo apt-get install -y nfs-server
Настраиваем NFS-сервер:
sudo mkdir /raid/nfs
sudo chmod -R 777 /raid/nfs
sudo echo "/raid/nfs 192.168.0.0/24(rw,no_root_squash)" | sudo tee /etc/exports
sudo exportfs -arv
sudo systemctl enable --now nfs-server
¶ HQ-CLI
Заходим под root
su -
и выполняем
mkdir /mnt/nfs
chmod -R 777 /mnt/nfs
echo "192.168.100.1:/raid/nfs /mnt/nfs nfs defaults,_netdev 0 0" >> /etc/fstab

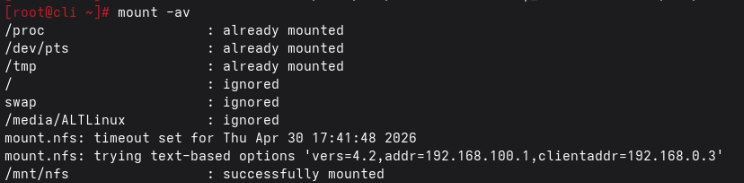

mount -av

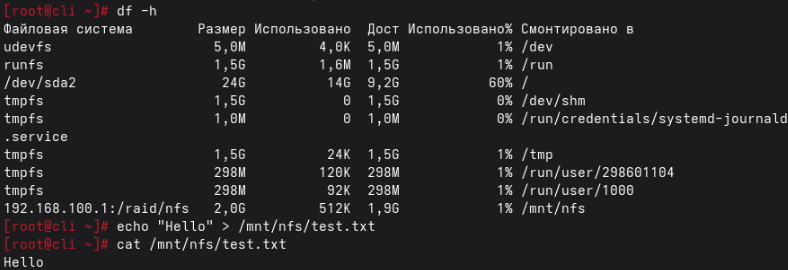

Проверить
df -h
echo "Hello" > /mnt/nfs/test.txt
cat /mnt/nfs/test.txt
¶ Задание №4
Настройте службу сетевого времени на базе сервиса chrony на маршрутизаторе ISP
- Вышестоящий сервер ntp на маршрутизаторе ISP - на выбор участника
- Стратум сервера - 5
- В качестве клиентов ntp настройте: HQ-SRV, HQ-CLI, BR-RTR, BR-SRV.
¶ ISP
Настраивает NTP-сервер
sudo sed -i 's/^pool/#pool/' /etc/chrony.conf
заходим в файл /etc/chrony.conf и в конце пишем
server ntp0.ntp-servers.net iburst prefer minstratum 4
local stratum 5
allow 0.0.0.0/0
перезапускаем службу
sudo systemctl restart chronyd

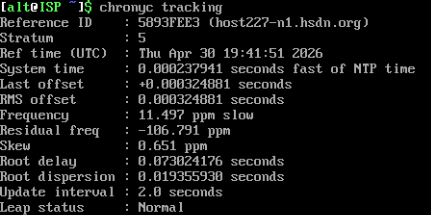

Проверить:
chronyc tracking
¶ HQ-RTR
Настраиваем NTP-клиент:
sudo sed -i "s/^pool/#pool/" /etc/chrony.conf
sudo echo "server 1.1.1.1 iburst" | sudo tee -a /etc/chrony.conf
sudo systemctl restart chronyd
Проверить:
chronyc sources
точно так же делаем на всех устройствах ветки HQ
¶ BR-RTR
Настраиваем NTP-клиент:
sudo sed -i "s/^pool/#pool/" /etc/chrony.conf
sudo echo "server 2.2.2.1 iburst" | sudo tee -a /etc/chrony.conf
sudo systemctl restart chronyd
Проверить:
chronyc sources
точно так же делаем на BR-SRV
¶ Задание №5

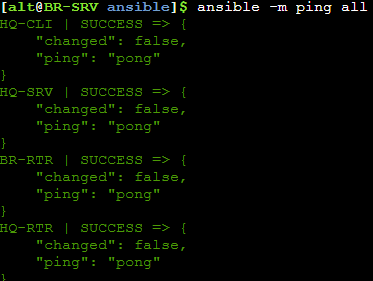

Сконфигурируйте ansible на сервере BR-SRV
- Сформируйте файл инвентаря, в инвентарь должны входить HQ-SRV, HQ-CLI, HQ-RTR и BR-RTR
- Рабочий каталог ansible должен располагаться в /etc/ansible
- Все указанные машины должны без предупреждений и ошибок отвечать pong на команду ping в ansible посланную с BR-SRV.
¶ BR-SRV
Устанавливаем пакеты ansible и sshpass:
sudo apt-get update && sudo apt-get install -y ansible sshpass
Настраиваем ansible:
заходим в файл /etc/ansible/ansible.cfg и пишем
[defaults]
inventory = /etc/ansible/hosts
host_key_checking = False
заходим в файл /etc/ansible/hosts и пишем
в этих параметрах пишем своих пользователей и пароли от них ansible_user=alt ansible_password=alt
HQ-SRV ansible_host=192.168.100.1 ansible_user=sshuser ansible_password=P@ssw0rd ansible_port=2026
HQ-CLI ansible_host=192.168.0.2 ansible_user=alt ansible_password=alt
HQ-RTR ansible_host=172.16.100.1 ansible_user=alt ansible_password=alt
BR-RTR ansible_host=192.168.200.14 ansible_user=alt ansible_password=alt
[all:vars]
ansible_python_interpreter=/usr/bin/python3
Проверить
cd /etc/ansible/
ansible -m ping all
¶ Задание №6
Разверните веб-приложение testapp с использованием средств контейнеризации на сервере BR-SRV
- Средствами docker должен создаваться стек контейнеров с веб приложением и базой данных
- Используйте образы site_latest и mariadb_latest располагающиеся в директории docker в образе Additional.iso
- Основной контейнер testapp должен называться tespapp
- Контейнер с базой данных должен называться db
- Импортируйте образы в docker, укажите в yaml файле параметры подключения к СУБД, имя БД - testdb, пользователь testс паролем P@ssw0rd, порт приложения 8080, при необходимости другие параметры
- Приложение должно быть доступно для внешних подключений через порт 8080
¶ BR-SRV
Устанавливаем пакеты docker-engine и docker-compose-v2:
sudo apt-get update && sudo apt-get install -y docker-engine docker-compose-v2
включаем
sudo systemctl enable --now docker
Eсли образы на флешке
Сначала нужно понять, под каким именем система «увидела» флешку, выполните команду:
lsblkИщем устройство с типом part, которое по размеру совпадает с вашей флешкой. Обычно это /dev/sdb1 или /dev/sdc1
Важно: Не перепутайте с системным диском (sda).В Linux нельзя просто зайти на диск, его нужно «прикрепить» к папке в системе. Создадим временную директорию:
sudo mkdir -p /mnt/usbТеперь связываем устройство с созданной папкой. Если флешка отформатирована в FAT32 или NTFS (что чаще всего), команда будет выглядеть так:
sudo mount /dev/sdb1 /mnt/usbЕсли возникнет ошибка о типе файловой системы, попробуйте явно указать её (например, для NTFS):
sudo mount -t ntfs-3g /dev/sdb1 /mnt/usbТеперь, когда флешка «стала» папкой /mnt/usb, просто копируем туда ваш подготовленный архив:
sudo cp /mnt/usb/mariadb_latest.tar /home/altsudo cp /mnt/usb/site_latest.tar /home/alt
Пропускаем следующий шаг если образы на вм скинули через флешку
Скачиваем файлы
curl -O https://file.games47.ru/site_latest.tarcurl -O https://file.games47.ru/mariadb_latest.tar
загружаем образы в docker
sudo docker load -i mariadb_latest.tar
sudo docker load -i site_latest.tar
Проверяем загруженные образы
sudo docker image ls
Создаем файл конфигурации для docker compose
nano compose.yaml
Пишем внутрь файла
services:
database:
container_name: db
image: mariadb:10.11
restart: always
ports:
- "3306:3306"
environment:
MARIADB_DATABASE: "testdb"
MARIADB_USER: "testc"
MARIADB_PASSWORD: "P@ssw0rd"
MARIADB_ROOT_PASSWORD: "toor"
app:
container_name: tespapp
image: site:latest
restart: always
ports:
- "8080:8000"
environment:
DB_TYPE: "maria"
DB_HOST: "database"
DB_PORT: "3306"
DB_NAME: "testdb"
DB_USER: "testc"
DB_PASS: "P@ssw0rd"
depends_on:
- database
Запускаем контейнеры
sudo docker compose up -d
Проверить работу контейнеров
sudo docker compose ps
¶ HQ-CLI

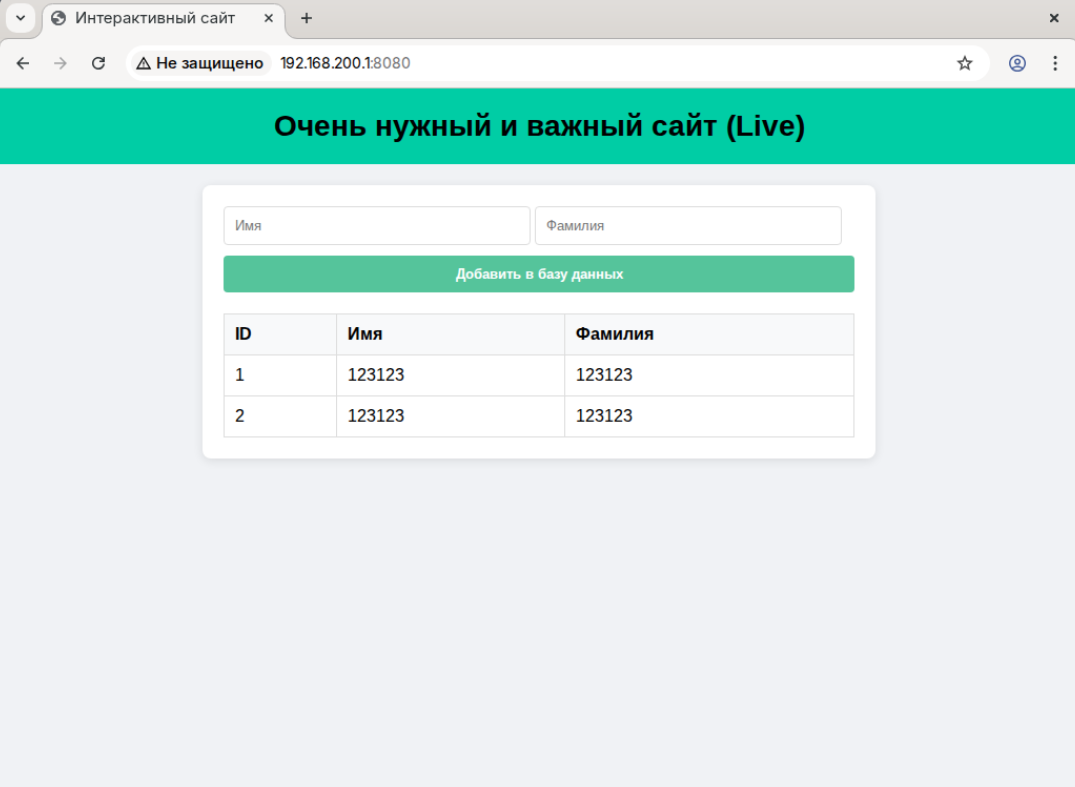

Открываем браузер и в адресной строке пишем 192.168.200.1:8080
¶ Задание №7
Разверните веб приложение на сервере HQ-SRV
- Используйте веб-сервер apache
- В качестве системы управления базами данных используйте mariadb
- Файлы веб приложения и дамп базы данных находятся в директории web образа Additional.iso
- Выполните импорт схемы и данных из файла dump.sql в базу данных webdb
- Создайте пользователя web с паролем P@ssw0rd и предоставьте ему права доступа к этой базе данных
- Файлы index.php и директорию images скопируйте в каталог веб сервера apache
- В файле index.php укажите правильные учётные данные для подключения к БД
- Запустите веб сервер и убедитесь в работоспособности приложения
¶ HQ-SRV
Устанавливаем пакет lamp-server
sudo apt-get update && sudo apt-get install -y lamp-server
Eсли образы на флешке
Сначала нужно понять, под каким именем система «увидела» флешку, выполните команду:
lsblkИщем устройство с типом part, которое по размеру совпадает с вашей флешкой. Обычно это /dev/sdb1 или /dev/sdc1
Важно: Не перепутайте с системным диском (sda).В Linux нельзя просто зайти на диск, его нужно «прикрепить» к папке в системе. Создадим временную директорию:
sudo mkdir -p /mnt/usbТеперь связываем устройство с созданной папкой. Если флешка отформатирована в FAT32 или NTFS (что чаще всего), команда будет выглядеть так:
sudo mount /dev/sdb1 /mnt/usbЕсли возникнет ошибка о типе файловой системы, попробуйте явно указать её (например, для NTFS):
sudo mount -t ntfs-3g /dev/sdb1 /mnt/usbТеперь, когда флешка «стала» папкой /mnt/usb, просто копируем туда ваш подготовленный архив:
sudo cp /mnt/usb/web/logo.png /var/www/html/sudo cp /mnt/usb/web/index.php /var/www/html/sudo cp /mnt/usb/web/dump.sql /home/alt/
Пропускаем следующий шаг если образы на вм скинули через флешку
Скачиваем файлы
curl -O https://file.games47.ru/web/logo.pngcurl -O https://file.games47.ru/web/index.phpcurl -O https://file.games47.ru/web/dump.sqlТеперь когда файлы скачанны надо их переместить в рабочую деректорию
sudo cp logo.png /var/www/html/sudo cp index.php /var/www/html/
Настраиваем файл index.php
sudo sed -i 's/$username = "user"/$username = "webc"/' /var/www/html/index.php
sudo sed -i 's/$password = "password"/$password = "P@ssw0rd"/' /var/www/html/index.php
sudo sed -i 's/$dbname = "db"/$dbname = "webdb"/' /var/www/html/index.php
Настраиваем MariaDB
sudo systemctl enable --now mariadb
mariadb -u root
Вунтри консоли sql пишем создаем БД и пользавателя
CREATE DATABASE webdb;
CREATE USER 'webc'@'localhost' IDENTIFIED BY 'P@ssw0rd';
GRANT ALL PRIVILEGES ON webdb.* TO 'webc'@'localhost' WITH GRANT OPTION;
FLUSH PRIVILEGES;
EXIT;
добавляем в нашу БД дамп
mariadb -u webc -p -D webdb < dump.sql
Запускаем веб-сервер Apache2:
sudo systemctl enable --now httpd2
¶ HQ-CLI

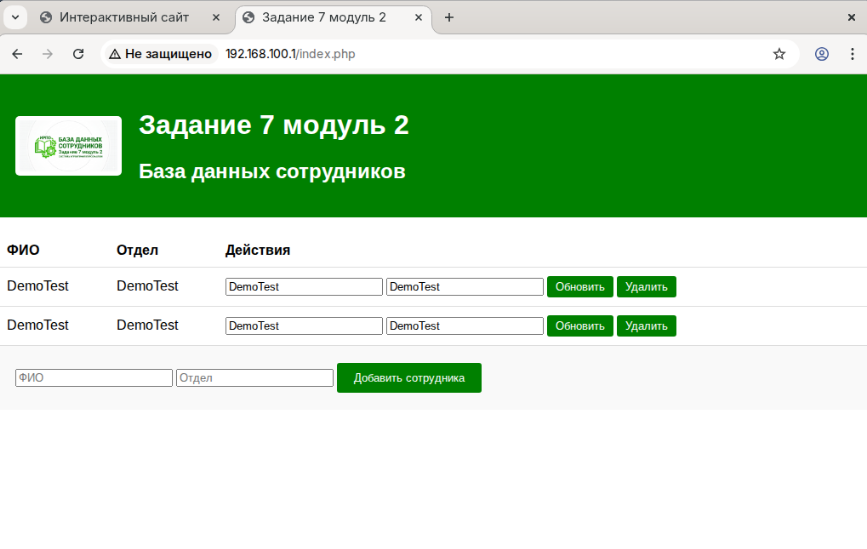

Проверить доступ до веб-сайта по адресу 192.168.100.1
¶ Задание №8
На маршрутизаторах сконфигурируйте статическую трансляцию портов
- Пробросьте порт 8080 в порт приложения testapp BR-SRV на маршрутизаторе BR-RTR, для обеспечения работы приложения testapp извне
- Пробросьте порт 8080 в порт веб приложения на HQ-SRV на маршрутизаторе HQ-RTR, для обеспечения работы веб приложения извне
- Пробросьте порт 2026 на маршрутизаторе HQ-RTR в порт 2026 сервера HQ-SRV, для подключения к серверу по протоколу ssh из внешних сетей
- Пробросьте порт 2026 на маршрутизаторе BR-RTR в порт 2026 сервера BR-SRV, для подключения к серверу по протоколу ssh из внешних сетей.
¶ HQ-RTR
Настраиваем пробросы портов
пишем ens который смотрит в сторону ISP
sudo iptables -t nat -A PREROUTING -i ens20 -p tcp --dport 2026 -j DNAT --to-destination 192.168.100.1:2026
sudo iptables -t nat -A PREROUTING -i ens20 -p tcp --dport 8080 -j DNAT --to-destination 192.168.100.1:80
sudo iptables-save | sudo tee -a /etc/sysconfig/iptables
sudo systemctl restart iptables

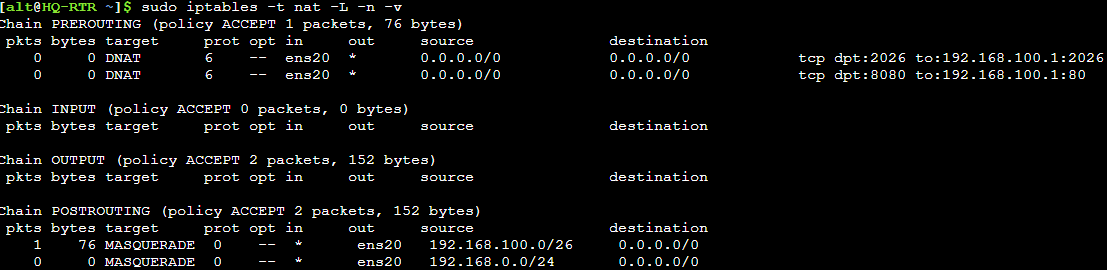

для проверки вводим команду
sudo iptables -t nat -L -n -v
¶ BR-RTR
Настраиваем пробросы портов
пишем ens который смотрит в сторону ISP
sudo iptables -t nat -A PREROUTING -i ens20 -p tcp --dport 2026 -j DNAT --to-destination 192.168.200.1:2026
sudo iptables -t nat -A PREROUTING -i ens20 -p tcp --dport 8080 -j DNAT --to-destination 192.168.200.1:8080
sudo iptables-save | sudo tee -a /etc/sysconfig/iptables
sudo systemctl restart iptables

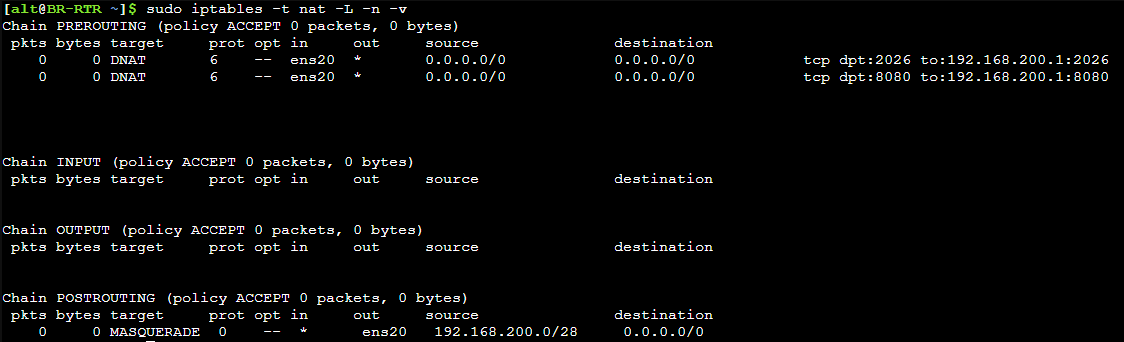

для проверки вводим команду
sudo iptables -t nat -L -n -v
¶ ISP
Проверить функциональность проброса портов
ssh -p 2026 sshuser@1.1.1.2
ssh -p 2026 sshuser@2.2.2.2

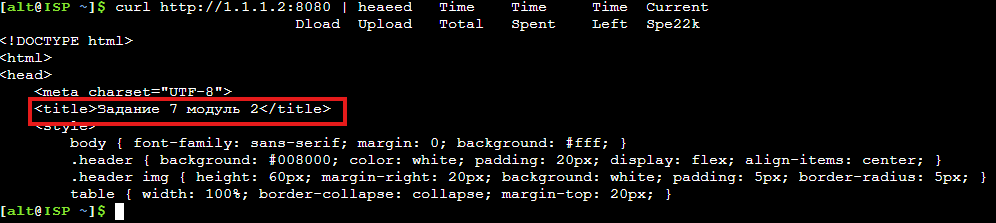

curl http://1.1.1.2:8080 | head

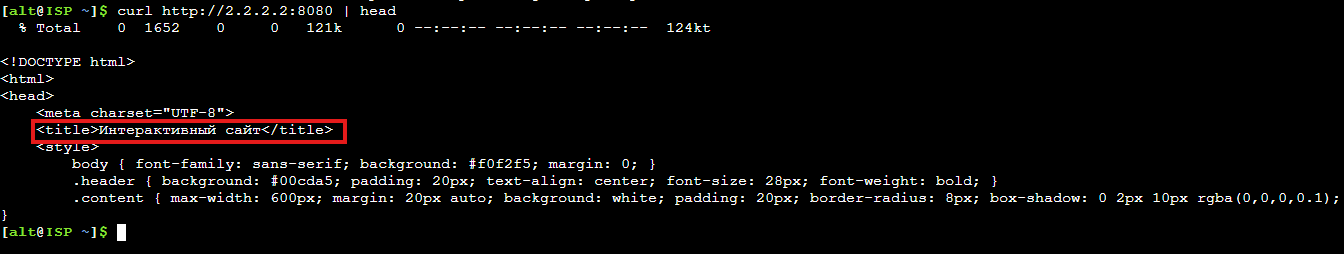

curl http://2.2.2.2:8080 | head
¶ Задание №9
Настройте веб-сервер nginx как обратный прокси-сервер на ISP
- При обращении по доменному имени web.au-team.irpo у клиента должно открываться веб приложение на HQ-SRV
- При обращении по доменному имени docker.au-team.irpo клиента должно открываться веб приложение testapp.
¶ ISP
Устанавливаем пакет nginx
sudo apt-get update && sudo apt-get install -y nginx
открываем файл
sudo nano /etc/nginx/sites-available.d/default.conf
Удаляем все и пишем конфиг нашего обратного прокси сервера
server {
listen 80;
server_name web.au-team.irpo;
location / {
proxy_pass http://1.1.1.2:8080;
}
}
server {
listen 80;
server_name docker.au-team.irpo;
location / {
proxy_pass http://2.2.2.2:8080;
}
}
созадем символическую ссылку
sudo ln -s /etc/nginx/sites-available.d/default.conf /etc/nginx/sites-enabled.d/
Включаем nginx
sudo systemctl enable --now nginx
¶ HQ-CLI
заходим под root
su -
Настраиваем файл /etc/hosts
echo "1.1.1.1 web.au-team.irpo" >> /etc/hosts
echo "2.2.2.1 docker.au-team.irpo" >> /etc/hosts

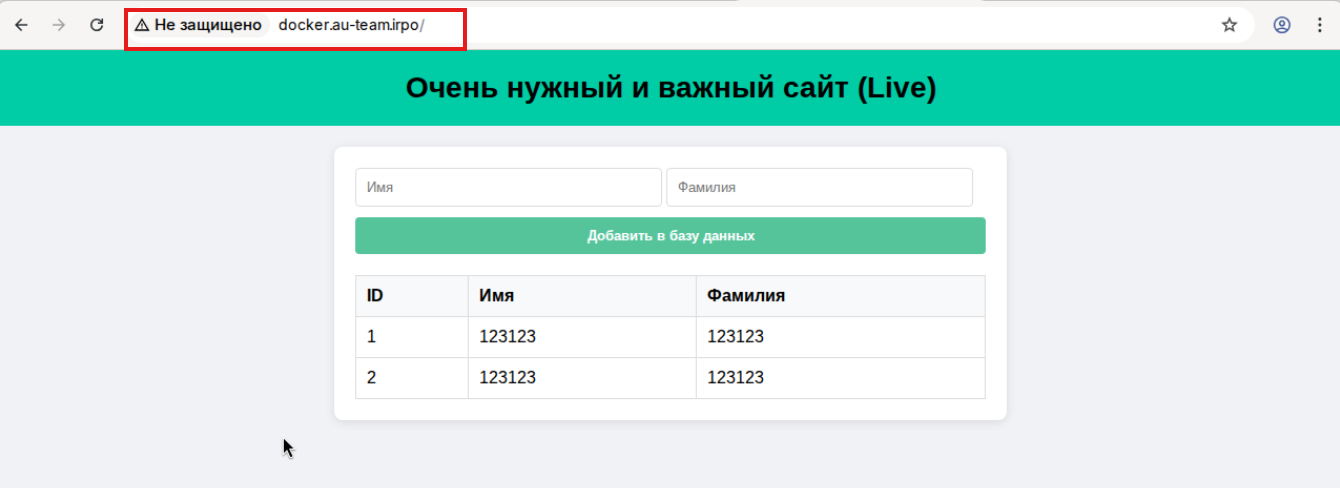

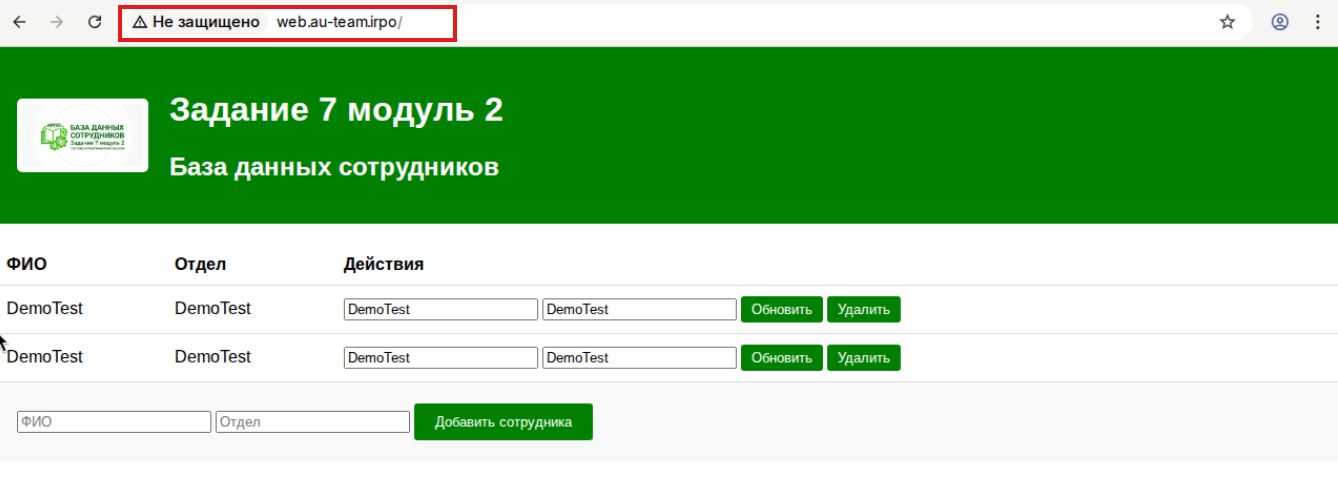

Зоходим в баузер и роверяем доступность веб-ресурсов по требуемым именам http://web.au-team.irpo http://docker.au-team.irpo
¶ Задание №10
На маршрутизаторе ISP настройте web-based аутентификацию
- При обращении к сайту web.au-team.irpo клиенту должно быть предложено ввести аутентификационные данные
- В качестве логина для аутентификации выберите WEB с паролем P@ssw0rd
- Выберите файл /etc/nginx/.htpasswd в качестве хранилища учётных записей
- При успешной аутентификации клиент должен перейти на веб сайт.
¶ ISP
Устанавливаем пакет apache2-htpasswd
sudo apt-get update && sudo apt-get install -y apache2-htpasswd
Настраиваем аутентификацию вводим пароль по типу P@ssw0rd
sudo htpasswd -c /etc/nginx/.htpasswd WEB
в файле /etc/nginx/sites-available.d/default.conf в блоке
server {
listen 80;
server_name web.au-team.irpo;
location / {
proxy_pass http://1.1.1.2:8080;
}
}
после строки proxy_pass http://1.1.1.2:8080; до первой скобки } добавляем
auth_basic "Restricted area";
auth_basic_user_file /etc/nginx/.htpasswd;
перезапускаем nginx
sudo systemctl restart nginx
¶ HQ-CLI
Проверить

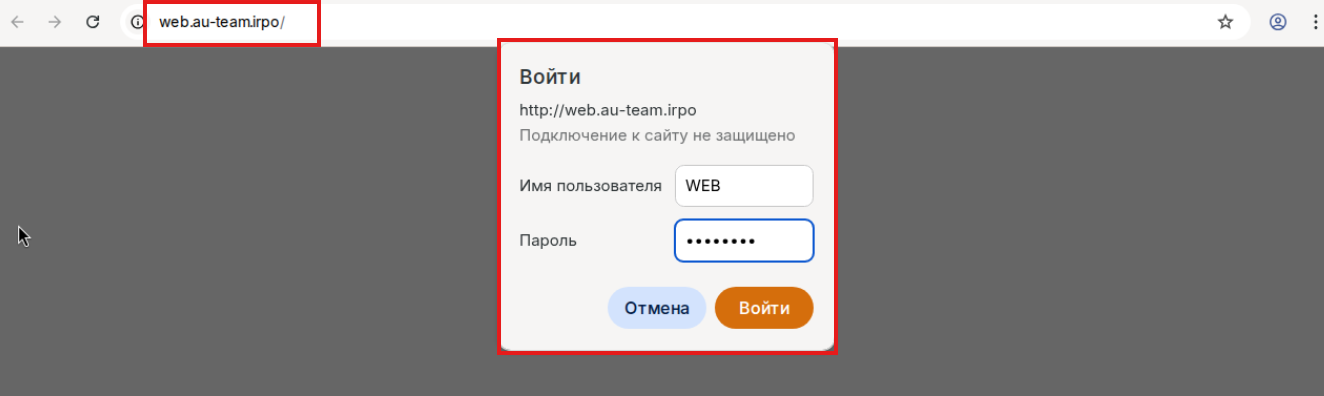

Заходим на сайт http://web.au-team.irpo и видим окно авторизации вводим Имя пользователя WEB и пароль который задавали авторизируемся и видим наш сайт
¶ Задание №11
Удобным способом установите приложение Яндекс Браузер на HQ-CLI
¶ HQ-CLI
Устанавливаем пакет yandex-browser-stable
заходим под root
su -
Устанавливаем
apt-get update && apt-get install -y yandex-browser-stable

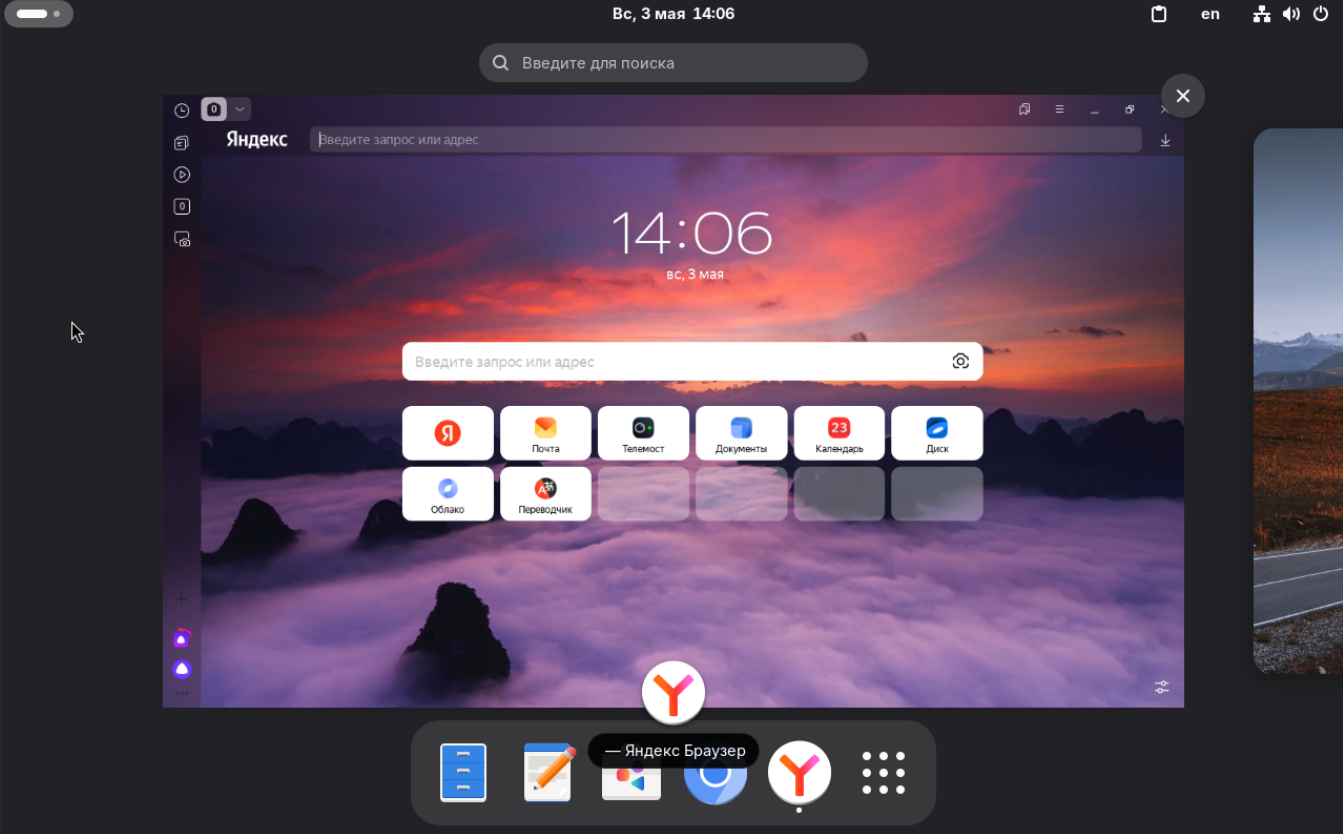

Проверяем
¶ 🏆 Эпилог: Путь системного инженера
«Администрирование — это искусство заставить хаос работать по правилам. Если ты не понимаешь, как работает сеть, ты не админ, ты — уверенный пользователь ПК».
Если ты дошел до этого этапа и у тебя всё пингуется, резолвится и открывается — мое уважение. Ты только что своими руками собрал инфраструктуру корпоративного уровня. Чтобы ты осознал масштаб проделанной работы, давай посмотрим на чек-лист того, что ты реализовал.
¶ 🗺️ Карта выполненных задач (Твой личный Зал Славы)
Посмотри на этот список. На демо-экзамене всё это нужно развернуть с нуля.
¶ 🛠️ Модуль 1: Сетевая инфраструктура и маршрутизация
- Базовая топология: Настроены имена, IPv4 адресация (RFC1918) с жестким расчетом масок и линков.
- Доступ в Интернет (ISP): Настроен DHCP-клиент, маршруты по умолчанию и динамический NAT на роутере провайдера.
- Локальная безопасность: Созданы учетки
sshuser(с sudo) иnet_admin. - Безопасный удаленный доступ (SSH): С нестандартным портом
2026, ограничением попыток входа и баннером безопасности. - L3 Связность (VPN & Routing): Поднят туннель (GRE / IP-in-IP) между офисами HQ и BR.
- Динамическая маршрутизация: Настроен Link-State протокол (OSPF) поверх туннеля с парольной защитой.
- Сетевые сервисы (HQ): Поднят DHCP-сервер на HQ-RTR для клиентов и полноценный DNS-сервер на HQ-SRV (
au-team.irpo).
¶ 🚀 Модуль 2: Сервисы, Хранилища и WEB
- Служба каталогов: Поднят контроллер домена Samba DC (
au-team.irpo), заведены пользователи и настроены права через sudo-группы. - Отказоустойчивость дисков: Собран программный RAID 0 (
md0) наext4с автомонтированием. - Сетевые ФС: Настроен NFS-сервер с доступом только для нужной подсети.
- Синхронизация времени: Поднят NTP-сервер (
chrony) на 5-м стратуме для всех узлов. - Автоматизация (Ansible): Написан inventory-файл, все узлы успешно отвечают на
pingс BR-SRV. - Контейнеризация (Docker): Развернут стек (Web + MariaDB) из локальных образов на порту
8080. - Классический LAMP-стек: Развернут Apache + MariaDB на HQ-SRV, импортирован дамп БД, настроены доступы.
- Reverse Proxy & Security: Настроен Nginx на ISP-роутере (маршрутизация по доменам
webиdocker), закрыт базовой аутентификацией (.htpasswd). - Пробросы (Port Forwarding): Настроена статическая трансляция портов (8080, 2026) для доступа к сервисам извне.
¶ ⚠️ Reality Check: Суровые реалии экзамена
Сейчас ты мог потратил на этот стенд много времени, пытаясь понять, почему не работает. И это нормально для процесса обучения.
Но на реальном экзамене время — твой главный враг:
- ⏱️ Модуль 1: На всю маршрутизацию и базовую сеть у тебя будет ровно 1 час.
- ⏱️ Модуль 2: На все сервисы, RAID, домен и Docker — 1.5 часа.
¶ 💡 Наставления перед боем:
- Не застревай. Не работает DNS? Иди дальше, настраивай RAID. На экзамене баллы даются за каждый рабочий элемент. Лучше сделать 80% всего, чем убить час на один неработающий сервис.
- Мышечная память. Твои пальцы должны сами писать
iptables -t nat...и конфиги Nginx. Если подсматриваешь каждую команду — сбрось виртуалки и пройди всё заново. - Читай логи. Если сервис упал, не переустанавливай его в панике. Выполни
systemctl status <сервис>илиjournalctl -xe. Система всегда пишет, почему ей плохо. - Сохраняй конфиги. Идеально настроенный
iptablesничего не стоит, если после перезагрузки стенда правила слетят. Проверяй персистентность.
¶ 🎁 Твой честно заработанный «АВТОМАТ»
Я ценю тех, кто доводит дело до конца, а не бросает на полпути. Если твоя инфраструктура (HQ-RTR ↔ HQ-SRV ↔ HQ-CLI и ветка BR) полностью функционирует, сайты открываются, а пинги ходят туда и обратно:
- Ты заложил железобетонный фундамент для своей карьеры.
- Забирай свой бонус — за полностью рабочую лабораторную я готов поставить тебе «автомат».
¶ 🛠️ Как защитить работу?
- 🏢 Очно (в РУДН): На паре. Покажи работающий
curl, как открываются сайты через reverse-proxy, продемонстрируй туннель. Ответишь на пару вопросов по топологии — зачёт твой. - 🏠 Дистанционно: Если ты собирал этот монстр-стенд дома — пиши мне в Telegram/VK (контакты у тебя есть). Созвонимся, расшаришь экран, покажешь логику работы.
Удачи на экзамене! Пусть пакеты не теряются, а сервисы стартуют с первой попытки. 🚀
